宇諾產品 | 宇諾電能質量系列產品

2022-05-09

宇諾產品 | 宇諾電能質量系列產品

近幾年較火的行業技術中電能質量產品的研發算是首當其沖，在國內乃至國際的發展時間都不超過10年。今天，我們就存在的電能質量問題，及針對各類問題的解決方案和相關產品做一個簡單敘述。

01存在的電能質量問題

1諧波帶來的危害

零序諧波電流會在中性線上疊加，從而使中性線電流過大，導致中性線發熱燒毀，造成火災隱患；

增加變壓器銅損、鐵損與雜損，使變壓器過熱；

引起局部并聯諧振或串聯諧振，導致無功補償電容柜補償電容、保護元器件及母排燒毀；

引發控制設備、繼電保護裝置誤動作；

2無功功率的危害

增加企業電費開支，過低的功率因數會造成額外的電費支出；

無功功率的增加使總電流增大，因而使設備及線路的損耗增加；

無功功率的增加會導致電流增大和視在功率的增加，從而使發電機、變壓器及其他電氣設備容量和導線容量增加；

3三相不平衡的危害

三相不平衡導致的零序電流增加，增加線損，嚴重時會燒毀中性線；

變壓器銅損增加，出力減少；

臺區末端重載相的電壓降低，影響居民用電；

提高電能質量的好處

1諧波治理

減少變壓器和電纜的額外損耗，降低發熱，提高輸配電效率，節約電能；

避免諧振，保證無功補償設備和其他設備安全運行；

避免電路保護設備誤動作以及電度計量儀表計量誤差；

2無功補償

提高功率因數，避免無功罰款，并可最大限度的爭取國家電費獎勵；

提高供電電壓的穩定性，減少電壓不平衡；

降低變壓器使用容量，降低基本電費，同時降低線損，節能降耗；

3三相不平衡治理

減小中性線電流，減少線損，避免火災事故；

降低變壓器損耗，減少線損；

平衡三相電壓，避免線路末端低電壓問題造成設備無法啟動或者燒壞；

02解決方案

諧波治理-APF

有源電力濾波器（APF：Activepowerfilter）是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠對不同大小和頻率的諧波進行快速跟蹤補償，之所以稱為有源，是相對于無源LC濾波器，只能被動吸收固定頻率與大小的諧波而言，APF可以通過采樣負載電流并進行各次諧波和無功的分離，控制并主動輸出電流的大小、頻率和相位，并且快速響應，抵消負載中相應電流，實現了動態跟蹤補償，而且可以既補諧波又補無功和不平衡。

APF可廣泛應用于軌道交通、石油化工、煤化工、電動汽車充電站、冶金、醫院、建筑大樓等存在強諧波干擾源的場合。

軌道交通

醫院

建筑大樓

連云港某石化企業生產線長，涉及面廣，自動化程度高，復雜的裝置間相關聯。由于生產的需要，存在大量快速變化的沖擊性負荷和非線性負荷。針對該企業電力系統的諧波現狀,最佳解決方案是采用有源濾波技術。根據現場情況，我們配置500A的有源濾波柜進行諧波補償，經過治理后，現場諧波情況得到明顯改善。

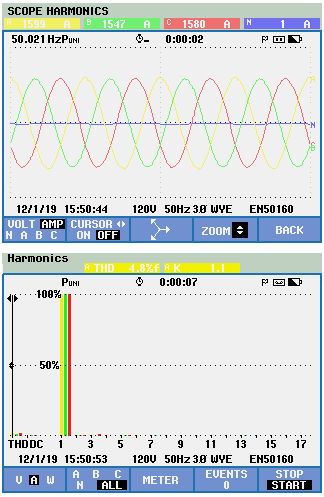

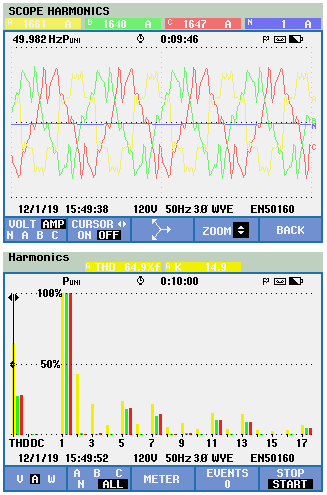

補償前后對比

無功補償-SVG

靜止無功發生器(StaticVarGenerator)是一種自由換相的電力半導體橋式變流器來進行動態無功補償的裝置。SVG是目前無功功率控制領域內的最佳方案。相對于傳統SVC等方式，SVG有著無可比擬的優勢。SVG適當地調節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，迅速吸收或者發出所需的無功功率，實現快速動態調節無功的目的。

SVG可廣泛應用于冶金行業、石油行業、軌道交通、汽車制造工廠、居民小區等功率因數較低的場合。

軌道交通

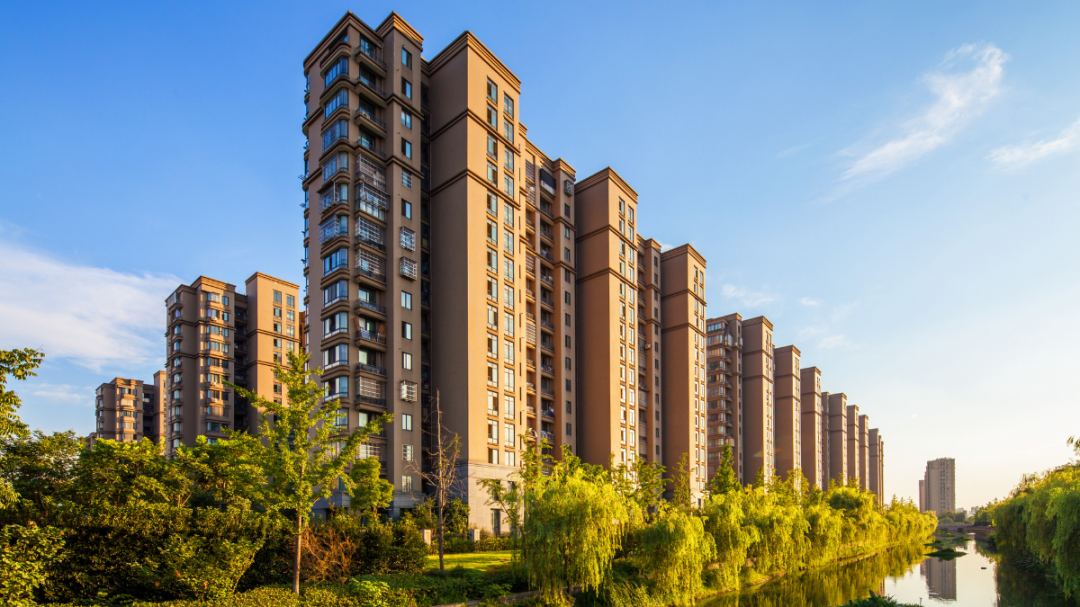

居民小區
